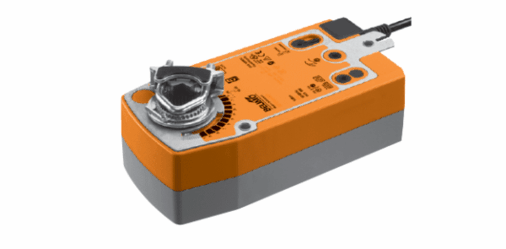

Электропривод с возвратной пружиной для регулирования воздушного потока через заслонки в системах вентиляции и кондиционирования зданий.

Для управления заслонками, охватывающими площадь около 2 м2
Вращающий момент 10 Нм
Номинальное напряжение 24 В ~/=
Управление: плавная регулировка 2 – 10 В, обратная связь 2 – 10 В
Вспомогательные переключатели заказываются отдельно
Степень защиты IP54
Правила безопасности
Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
Для расчёта крутящего момента важно учесть параметры, предоставленные производителем заслонки, включая её площадь сечения и конструктивные особенности, а также специфику объекта, где она будет установлена, и характеристики потока воздуха.
Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
Отключение кабеля от устройства невозможно.
Устройство состоит из электроники и электрических деталей, поэтому его нельзя выбрасывать как обычный мусор. Важно придерживаться местных законов и рекомендаций по утилизации.
Особенности
Принцип действия. На привод подается стандартный управляющий сигнал от 0 до 10 В, который перемещает заслонку в рабочее положение одновременно с натяжением возвратной пружины. Заслонка возвращается в безопасное положение под действием пружины при прерывании напряжения питания.
Ручное управление. Ручное приведение заслонки в действие рукояткой ручного подъема, зацепление с выключателем блокировки в любом положении. Отпирание осуществляется вручную или автоматически путем подачи рабочего напряжения. Для ручного управления необходимо снять крышку корпуса.
Простой монтаж. Прямая установка на вал заслонки с помощью универсального зажима, поставляемого со средством для предотвращения вращения привода.
Настраиваемый угол. Для настройки угла поворота используются механические упоры.
Функциональная надёжность. Электропривод останавливается автоматически при достижении предельных позиций, и оснащён защитой от перегрузок, избавляя от необходимости использовать конечные выключатели.
