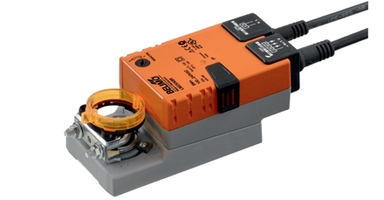

Belimo LM230ASR
14300р
Описание
Характеристики
Принцип действия
Электропривод управляется стандартным управляющим сигналом 0…10 В =. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка
Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса
электропривода
электропривода
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
| Электрические параметры |
| Номинальное напряжение | 100…240 В ~ 50/60 Гц |
| Диапазон номинального напряжения | 85…265 В ~ |
| Расчетная мощность | 4 ВА |
| Потребляемая мощность: – во время вращения – в состоянии покоя | 1,8 Вт 1 Вт |
| Соединение: – питание – управление | Кабель: 1 м , 2 х 0.75 мм 1 м , 4 х 0.75 мм |
| Функциональные параметры |
| Крутящий момент (номинальный) | Мин. 5 Нм при номинальном напряжении |
| Управление: > – Управляющий сигнал Y > – Рабочий диапазон | > 0…10 В=, типовое входное сопротивление 100 кОм > 2…10 В= |
| Обратная связь (измеряемое напряжение) | 2…10 В=, макс. 1 мА |
| Ровность хода | ± 5 % |
| Направление вращения | Реверсивное за счет переключателя 1/0 |
| Направление вращения при Y=0В | В положении переключения 0 соотв. 1 |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Угол поворота | Макс. 95 , ограничение с двух сторон при помощи настраиваемых механических упоров |
| Время поворота | 150 с |
| Уровень шума | Макс. 35 дБ |
| Индикация положения | Механический указатель, съемный |
| Безопасность |
| Класс защиты | II все изолировано |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | -30…+50 С |
| Температура хранения | -40…+80 С |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | Не требуется |
| Размеры / вес |
| Размеры | См. на след. стр. |
| Вес | 700 г |
