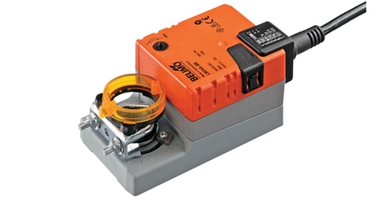

Belimo LM24A-SR
12450р
Описание
Характеристики
Принцип работы Belimo LM24A-SR
Управление приводом происходит за счет управляющего сигнала, который находится в диапазоне от 0 до 10 V. Привод открывается настолько, насколько указал сигнал. Отображаемое напряжение позволяет проследить положение привода в процессе его работы и управлять другими приводами.
Принцип установки
Процесс монтажа упрощен за счет возможности крепления привода специальным захватом на вал заслонки. Также в комплект входит фиксатор, который предотвращает вращение устройства.
Принципы ручного управления
Электронный привод Белимо LM24A-SR управляется вручную при помощи кнопки, которая при нажатии выводит редуктор из зацепления.
Процесс настройки угла поворота
Настройка привода Белимо LM24A-SR происходит посредством упоров (механических).
Гибкая система сигнализации
Гибкая система сигнализации с настраиваемым вспомогательным переключателем (0…100%)
| Технические характеристики |
| Напряжение (номинальное) | 24 V~, 50 / 60 Гц 24 V= |
| Диапазон напряжения (номинального) | от 19,2 до 28,8 V~/= |
| Мощность(расчетная) | 2 ВА |
| Потребление Во время вращения В статичном положении | 1 W (номинальный момент крутящий момент) 0,4 W |
| Подключение Кабельное | 1 m, 4*0,75 mm2 |
| Функциональные параметры |
| Номинальный момент крутящий | Минимальный 5 Nm (номинальное напряжение) |
| Управление устройством Сигнал управляющий Y диапазон (рабочий) | от 0 до 10 V, сопротивление входное составляет 100 кОм от 2 до 10 V= |
| Обратная связь (напряжение измеряемое) | от 2 до 10 V=, максимальный 1 мА |
| Ход устройства (ровность) | ±5% |
| Вращение (направление) | Осуществляется переключателем 0 или 1 (реверсивное) |
| Вращение при Y=0 В (направление) | В позиции переключателя 0 соотв. 1 |
| Ручное управление | Кнопка при нажатии выводит редуктор из зацепления |
| Угол поворота устройства | Максимальный 95° , ограничен механическими упорами |
| Продолжительность поворота | 150 секунд |
| Шум | Максимум 35 дБ |
| Регистратор положения | Указатель механический (съемный) |
| Безопасность |
| Защита | Класс 3 (для низкого напряжения) |
| Защита корпуса | По протоколу защиты IP54 (не зависит от положения установки устройства) |
| Температурный режим эксплуатации | от –30 до +50 °C |
| Температурный режим хранения | от –40 до +80 °C |
| Влажность (уровень) | 95% относительная, не конденсир. (EN 60730-1) |
| Тех. обслуживание | Отсутствует необходимость |
| Размеры / вес |
| Размеры | Указано на следующей странице |
| Масса | 0.5 кг |
