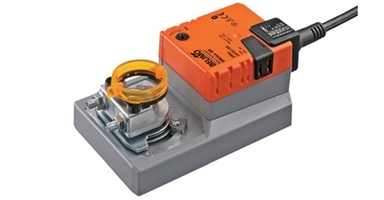

Belimo SM24A-SR
19920р
Описание
Характеристики
Принцип действия
Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка непосредственно на вал заслонки
Электропривод воздушной заслонки Belimo SM24A-SR Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление
Электропривод воздушной заслонки Белимо SM24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Настраиваемый угол поворота
Привод воздушной заслонки Белимо SM24A-SR – угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Belimo SM24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
| Электрические параметры |
| Номинальное напряжение | 24 В~, 50/60 Гц 24 В= |
| Диапазон номинального напряжения | 19,2 … 28,8 В~ 21,6…28,8 B= |
| Расчетная мощность | 4 ВА |
| Потребляемая мощность Во время вращения В состоянии покоя | 2 Вт при номинальном крутящем моменте 0,4 Вт |
| Соединение Кабель | 1 м, 4 x 0,75 мм2 |
| Функциональные данные |
| Крутящий момент (номинальный) | Мин. 20 Нм при номинальном напряжении |
| Управление | Управляющий сигнал Y |
| Рабочий диапазон | 0…10 В, типовое входное сопротивление 100 кОм 2 … 10 В= |
| Обратная связь (измеряемое напряжение) | 2 … 10 В=, макс. 1 мА |
| Ровность хода | ±5% |
| Направление вращения | Реверсивное за счет переключателя 0 / 1 |
| Направление вращения | при Y=0 В В положении переключения 0 соотв. 1 |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Угол поворота | Макс. 95°, ограничение с двух сторон при помощи на- страиваемых механических упоров |
| Время поворота | 150 с |
| Уровень шума | Макс. 45 дБ |
| Индикация положения | Механический указатель, съемный |
| Безопасность |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей cреды | –30° … +50 °C |
| Температура хранения | –40° … +80 °C |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) |
| Техническое обслуживание | Не требуется |
| Размеры / вес |
| Размеры | См. на след. стр. |
| Вес | 1050 г |
