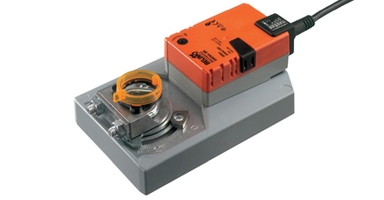

Belimo GM24A-SR
24900р
Описание
Характеристики
Принцип действия
Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка непосредственно на вал заслонки
Электропривод воздушной заслонки Belimo GM24A-SR Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление
Электропривод воздушной заслонки Белимо GM24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Настраиваемый угол поворота
Привод воздушной заслонки Белимо GM24A-SR – угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Belimo GM24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
| Электрические параметры |
| Номинальное напряжение | 24 В~ 50/60 Гц 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В~/= |
| Расчетная мощность | 6,5 ВА |
| Потребляемая мощность Во время вращения В состоянии покоя | 4,5 Вт 2 Вт |
| Соединение: питание | Кабель 1 м, 4 х 0,75 мм2 |
| Функциональные данные |
| Крутящий момент (номинальный) | Мин. 40 Нм при номинальном напряжении |
| Крутящий момент (номинальный) | 0…10 В=, типовое входное сопротивление 100 кОм 2… 10 В= |
| Обратная связь | (измеряемое напряжение) 2…10 В= |
| Направление вращения | Реверсивное за счет переключателя 1 / 0 |
| Направление вращения при Y=0 В | В положении переключения 0 соотв. 1 |
| Равность хода | ±5% |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Угол поворота | Макс. 95° , ограничение с двух сторон при помощи настраиваемых механических упоров |
| Время поворота | 150 с |
| Уровень шума | Макс. 45 дБ |
| Индикация положения | Механический указатель, съемный |
| Безопасность |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей cреды | –30° … +50 °C |
| Температура хранения | –40° … +80 °C |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | Не требуется |
| Размеры / вес |
| Размеры | См. на след. стр. |
| Вес | 1700 г |
