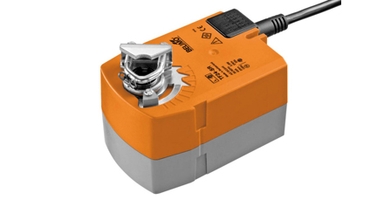

Belimo TF24-SR
16300р
Описание
Характеристики
Принцип действия
При перемещении привода воздушной заслонки Белимо TF24-SR в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания Энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Простая установка
Электропривод воздушной заслонки Belimo TF24-SR устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Высокая функциональная надежность
Электропривод воздушной заслонки Белимо TF24-SR защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
| Электрические параметры |
| Номинальное напряжение | 24 В~ 50/60 Гц, 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В~ 21,6…26,4 В= |
| Расчетная мощность | 4 ВА |
| Потребляемая мощность: Во время вращения В состоянии покоя | 2,5 Вт 1 Вт |
| Соединительный кабель | Длина 1 м , 4 х 0,75 мм2 |
| Управляющий сигнал | 0…10 В= при входном сопротивлении 100 кОм |
| Рабочий диапазон | 2…10 В= |
| Напряжение обр. связи | U 2…10 В= (макс. 0,5 мА) |
| Функциональные данные |
| Крутящий момент: двигатель пружина | Мин. 2,5 Нм при номинальном напряжении Мин. 2,5 Нм |
| Направление вращения двигатель пружина | Выбирается переключателем Выбирается установкой L/R |
| Угол поворота | Макс. 95°, (ограничение 37 …100% c помощью механического упора) |
| Время поворота: двигатель пружина | ‹150 с / 90° ‹25 с / 90° |
| Уровень шума: | двигатель Макс. 35 дБ |
| Безопасность |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP42 |
| Температура окружающей cреды | –30° … +50 °C |
| Температура хранения | –40° … +80 °C |
| Техническое обслуживание | Не требуется |
| Размеры / вес |
| Размеры | См. на след. стр. |
| Вес | 600 г |
