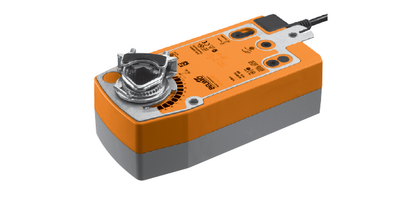

Belimo NF24A
20300р
Описание
Характеристики
Принцип действия
При перемещении привода воздушной заслонки Белимо NF24А в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Простая установка
Электропривод воздушной заслонки Belimo NF24A устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Высокая функциональная надежность
Электропривод воздушной заслонки Белимо NF24A защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Ручное управление
Belimo NF24A поворотный привод Белимо. Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод.
Настройка угла поворота
Угол поворота настраивается при помощи механических упоров.
Гибкая система сигнализации
В приводе есть фиксированный вспомогательный переключатель и настраиваемый. Они позволяют получать сигнал при 10% или 10…90 % угла поворота.
Универсальный привод
Производится привод NFA-S2 с напряжением питания 24…240 В~ / 24…125 В=
Электропривод Belimo NF24А предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.
Данные по электричеству
Unom 24 В (перем./пост. ток)
Частота тока 50/60 Гц
Интервал Unom 19,2 - 28,8 (перем. ток) / 21,6 - 28,8 В (пост. ток)
Потребляемые мощности 8,5 ВА – в процессе калибровки
6 Вт – в процессе работы
2,5 – вне работы
Подключение к питанию Кабельное, длина - 100 см, 2 x 0,75 мм2
Данные функциональности
Момент силы двигателя/пружины (минимальный) 10 Нм
Направление движение двигателя Задается переключателем Left/Right
Режим ручного управления Есть. За счет ручного ключа, может блокироваться
Угол поворота (максимальный) 95°. Угол ограничивается и настраивается концевыми механическими упорами
Время срабатывания двигателя Не более 75 сек (при моменте силы до 10 Нм)
Время срабатывания пружины От 20 до 60 сек в зависимости от t (-30°С … +50°С)
Контроль позиций Механический указатель
Шум при работе двигателя / пружины 45 / 60 дБ
Срок эксплуатации Мин. 60 тыс. позиций охраны
Данные по безопасности
Класс защиты от тока 3 – только низкие U
Защита корпуса IP54
t внешней среды при работе –30°С ... +50°C
t для хранения привода –40°С ... +80°C
Сервисная поддержка Нет
Масса Около 1,8 кг
Данные по электричеству
Unom 24 В (перем./пост. ток)
Частота тока 50/60 Гц
Интервал Unom 19,2 - 28,8 (перем. ток) / 21,6 - 28,8 В (пост. ток)
Потребляемые мощности 8,5 ВА – в процессе калибровки
6 Вт – в процессе работы
2,5 – вне работы
Подключение к питанию Кабельное, длина - 100 см, 2 x 0,75 мм2
Данные функциональности
Момент силы двигателя/пружины (минимальный) 10 Нм
Направление движение двигателя Задается переключателем Left/Right
Режим ручного управления Есть. За счет ручного ключа, может блокироваться
Угол поворота (максимальный) 95°. Угол ограничивается и настраивается концевыми механическими упорами
Время срабатывания двигателя Не более 75 сек (при моменте силы до 10 Нм)
Время срабатывания пружины От 20 до 60 сек в зависимости от t (-30°С … +50°С)
Контроль позиций Механический указатель
Шум при работе двигателя / пружины 45 / 60 дБ
Срок эксплуатации Мин. 60 тыс. позиций охраны
Данные по безопасности
Класс защиты от тока 3 – только низкие U
Защита корпуса IP54
t внешней среды при работе –30°С ... +50°C
t для хранения привода –40°С ... +80°C
Сервисная поддержка Нет
Масса Около 1,8 кг
