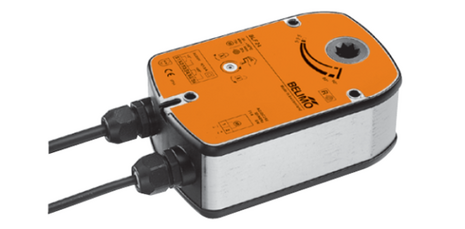

Belimo BLF230
10500р
Описание
Характеристики
Основы принципа действия
Перемещение заслонки клапана в стандартную рабочее позицию в приводе воздушной заслонки Belimo BLF230 взводит возвратную пружину. При прекращении питания энергия в пружине устанавливает заслонку в защитную позицию.
Сигнализация позиций
Привод воздушной заслонки Белимо BLF230 оснащен двумя фиксированными микропереключателями для обозначения конечных позиций заслонки крана.
Средняя позиция заслонки клапана обозначена на механическом указателе на электроприводе.
Средняя позиция заслонки клапана обозначена на механическом указателе на электроприводе.
Наличие ручного управления
Возможность ручного управления клапаном, а также фиксация его в любой позиции. Снятие блокировки осуществляется вручную или автоматически после подачи питания на поворотный привод Belimo BLF230.
| Электрические параметры |
| Номинальное напряжение | 230 V~ 50/60 Hz |
| Диапазон номинального напряжения | от 198 до 264 V~ |
| Расчетная мощность | 7 VA I max 150 mA при t = 10 ms |
| Потребляемая мощность Во время вращения В состоянии покоя | 3 W 6 W |
| Вспомогательные переключатели — точки переключения 2 однополюсных с двойным переключением | два с двойным переключением однополюсных от 1 mA до 3 A (0,5 A), от 5 V= до 250 V~ 5°, 80 |
| Соединение Кабель безгалогеновый: питание / управление вспомогательные переключатели | 1 m, 2 х 0,75 mm2 1 m, 6 х 0,75 mm2 |
| Функциональные данные |
| Величина крутящего момента: – двигатель – пружина | Min 4 Nm Min 6 Nm |
| Направление вращения | Выбирается при установке L/R |
| Величина угла поворота | Max 95°, (учитывая 5° взвода пружины на заводе изготовителя) |
| Индикатор положения | Мех. указатель |
| Вращение заслонки | По средством передающего звена 12 mm (возможно с адаптером 10 mm) |
| Время поворота -пружина -двигатель | 20 s при от –20 до +50 °С / max 60 s при –30 °С от 40 до 75 s (от 0 до 6 Nm) |
| Макс. уровень шума -пружина -двигатель | 62 dB Max 45 dB |
| Безопасность |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Безопасная температура | Защитное положение заслонка занимает при температуре окружающей среды выше +75° С |
| Температура окружающей cреды | –30…+50 °C |
| Температура хранения | –40…+80 °C |
| Техническое обслуживание | Не требуется |
| Размеры / вес |
| Размеры | См. на след. стр. |
| Вес | 1680 g |
