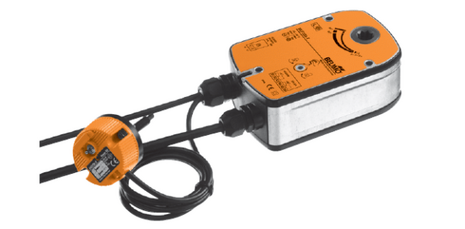

Belimo BLF230-T
13900р
Описание
Характеристики
Принцип действия
При перемещении заслонки клапана в нормальное рабочее положение в электроприводе воздушной заслонки Belimo BLF230-T взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.
Термовыключатель BAE72B-S
Термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С. Заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С. Оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно.
Светодиод светится в случае:
Светодиод светится в случае:
- на привод подается электропитание
- температура окружающей среды ниже температуры перегорания плавкой вставки
- кнопка тестирования нажата.
- Примечание: Tf1 нельзя перенастраивать или изменять.
Сигнализация положений
Электропривод воздушной заслонки Белимо BLF230-T содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана.
Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
Ручное управление
Возможно ручное управление клапаном, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на Belimo BLF230-T поворотный привод Белимо.
| Электрические параметры |
| Номинальное напряжение | 230 В~ 50/60 Гц |
| Диапазон номинального напряжения | 198…264 B~ |
| Расчетная мощность | 7 ВА I макс. 150 мА при t = 10 мс |
| Потребляемая мощность Во время вращения В состоянии покоя | 6 Вт 3 Вт |
| Вспомогательные переключатели — точки переключения 2 однополюсных с двойным переключением | 1 м, 2 х 0,75 мм2 1 м, 6 х 0,75 мм2 |
| Соединение Кабель безгалогеновый: питание / управление вспомогательные переключатели | 1 мА…3 A (0,5 A), 5 В=…250 В~ 5° , 80° |
| Функциональные данные |
| Крутящий момент (номинальный) | Мин. 6 Нм Мин. 4 Нм |
| Температура срабатывания выключателей | Tf1: температура снаружи воздуховода 72°С Tf2+ Tf3: температура внутри воздуховода 72°С |
| Направление вращения | Выбирается установкой L/R |
| Угол поворота | Макс. 95°, (включая 5° предварительного взвода пружины на заводе изготовителе) |
| Индикация положения | Механический указатель |
| Вращение клапанаВращение клапана | Через передающее звено 12 мм (возможно 10 мм с адаптером) |
| Время поворота: двигатель пружина | 40…75 с (0…6 Нм) 20 с при –20…+50°С / max. 60 с при –30 °С |
| Уровень шума: двигатель пружина | Макс. 45 дБ 62 дБ |
| Безопасность |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP54 |
| Безопасная температура | Защитное положение заслонка занимает при температуре окружающей среды выше +75° С |
| Температура окружающей cреды | –30…+55 °C |
| Температура хранения | –40…+50 °C |
| Техническое обслуживание | Не требуется |
| Размеры / вес |
| Размеры | См. на след. стр. |
| Вес | 1730 г |
